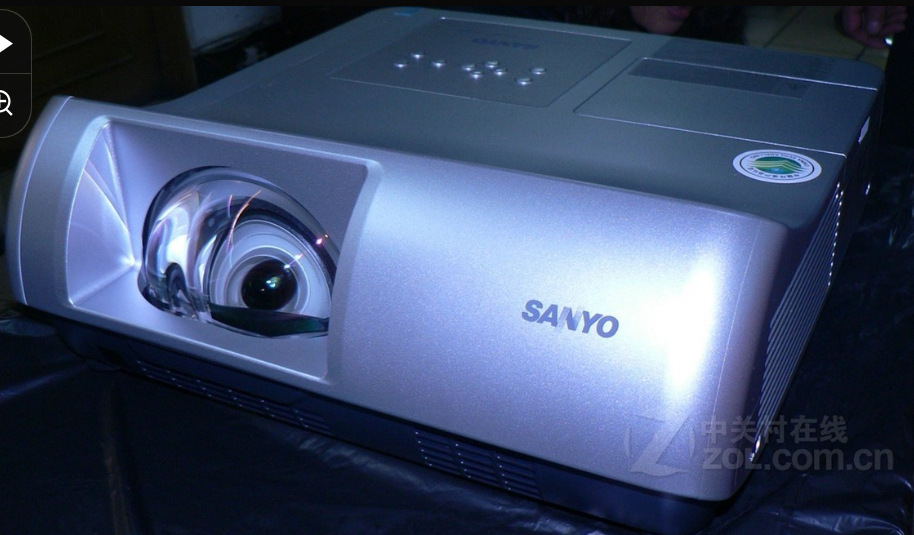

一台PLC-WL2500超短焦投影机，

吊在天花，火灾时被浓烟熏陶，

画质严重变差，

急需清洁。







如上图，Service Manual在手，拆解无忧。





如下图，大卸八块，很简单。

看起来很干净的样子，

这是清洁完之后补拍的合照。







如下几图，

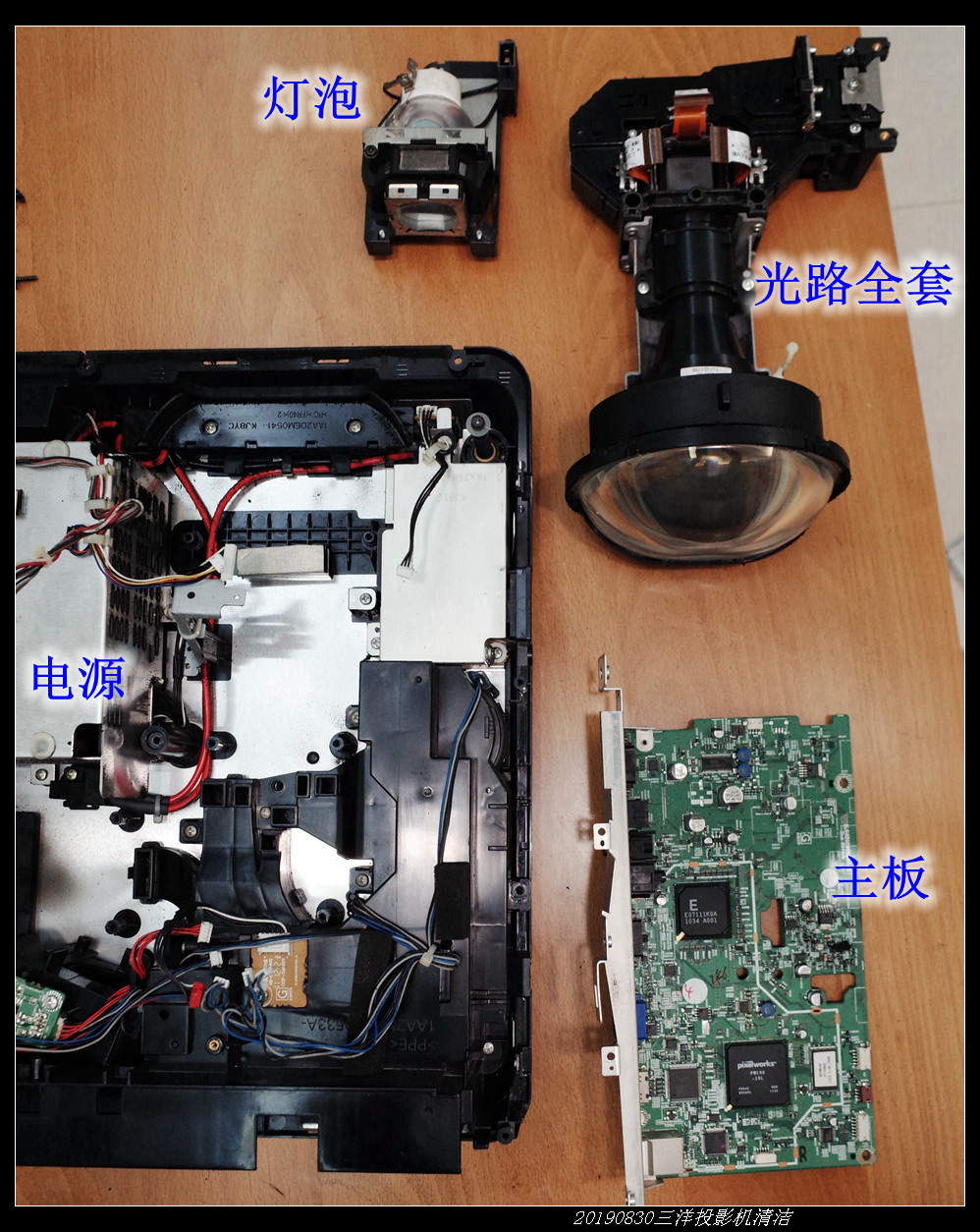

机子里面布满黑灰，惨不忍睹！

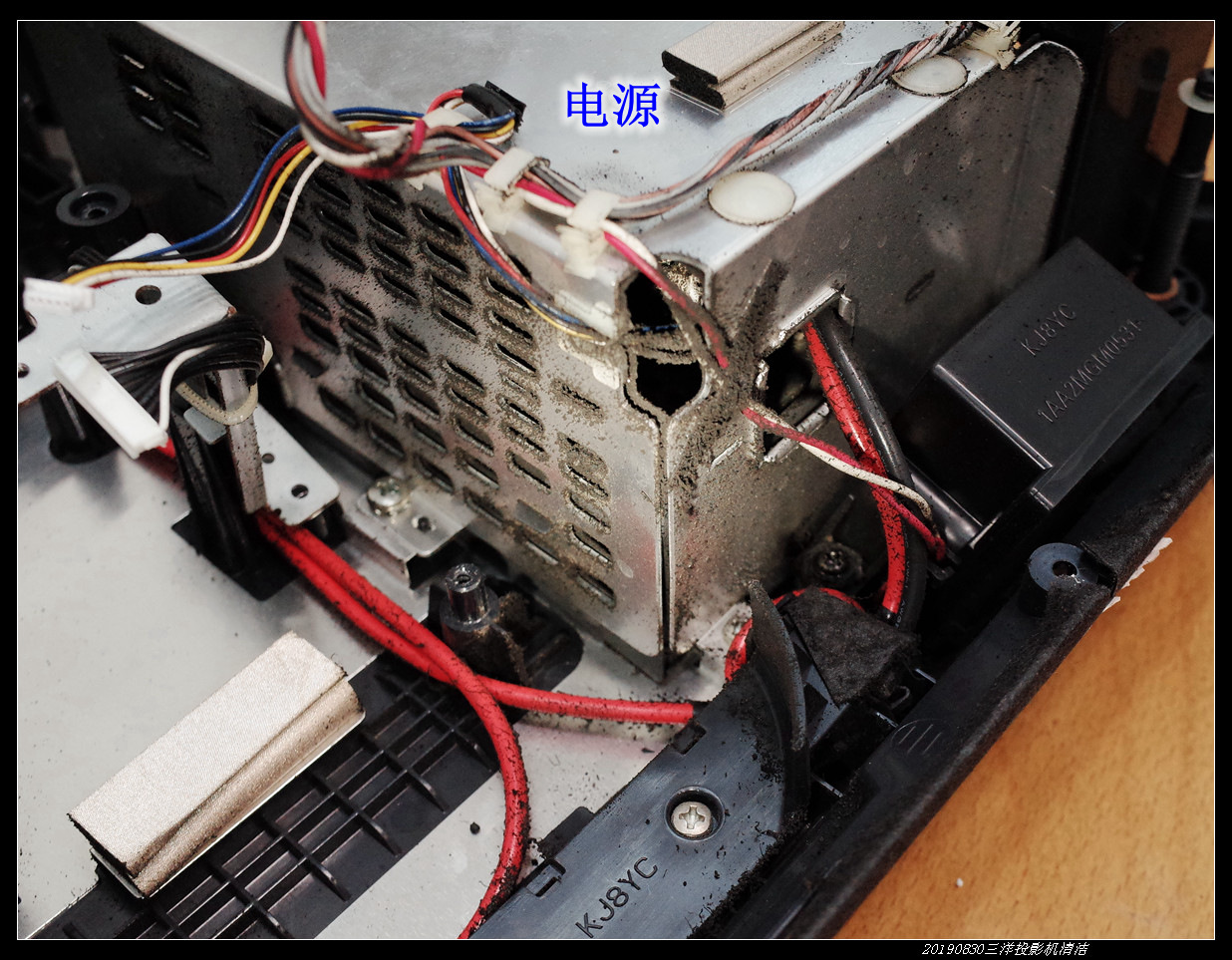

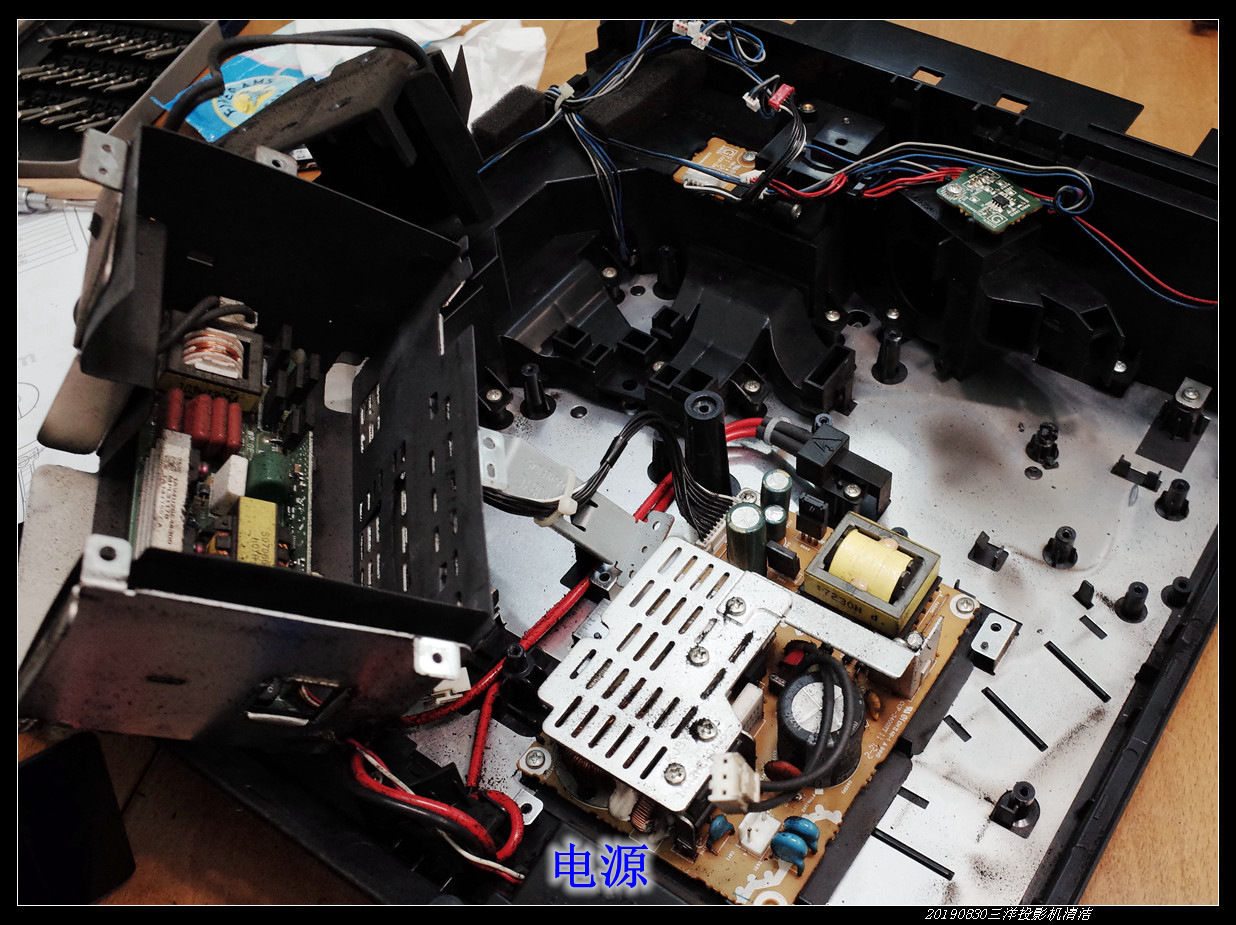

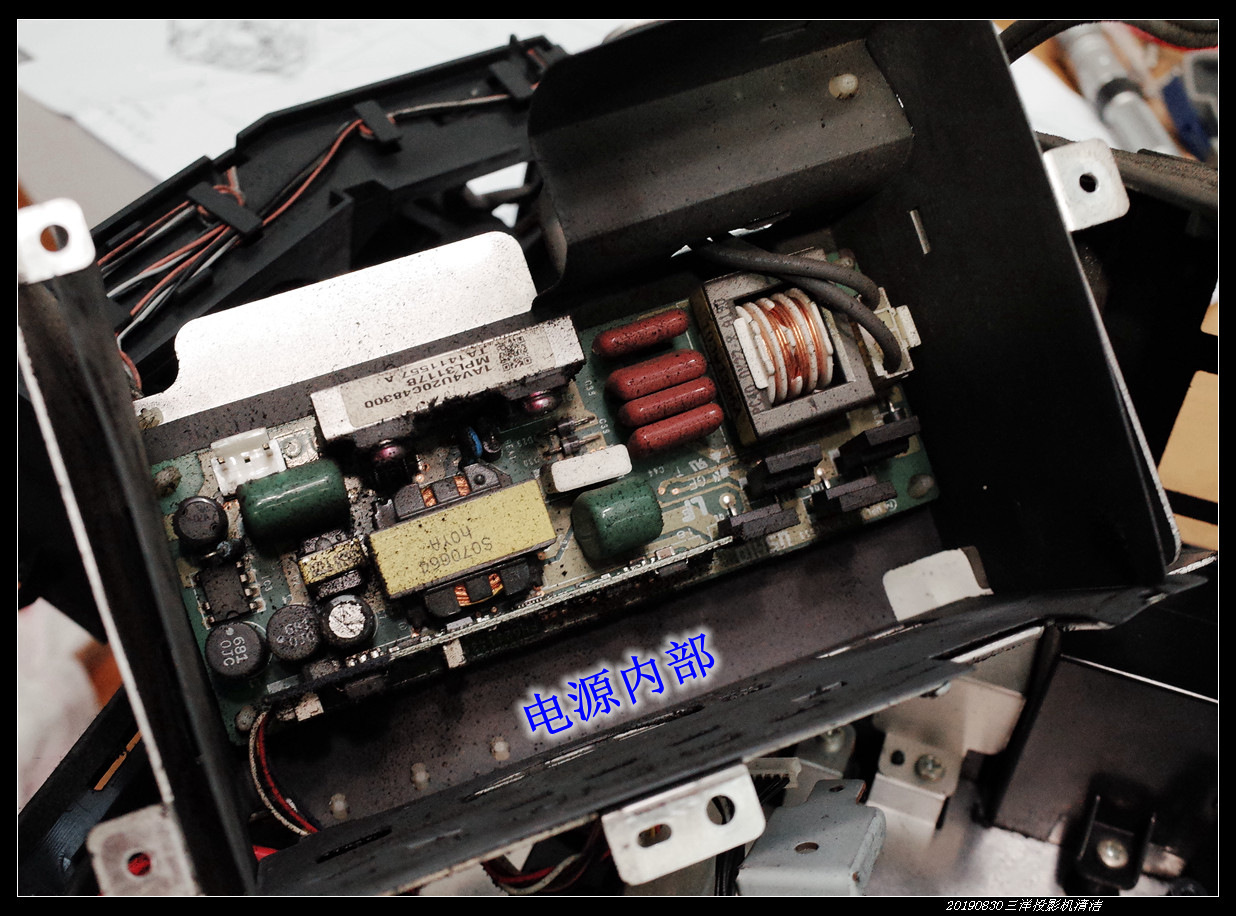

电源做工扎实，

用料十足。

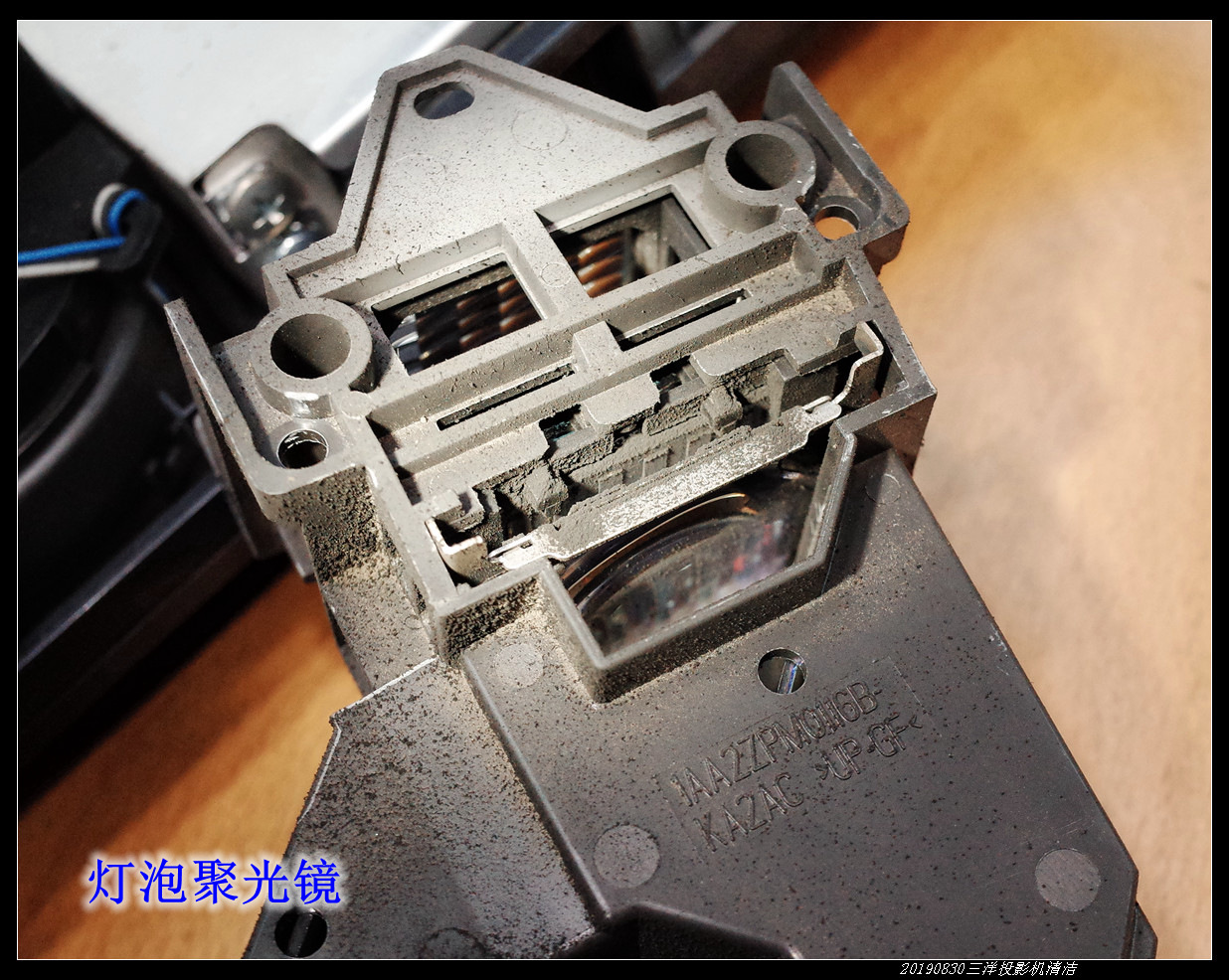

如上图，最不能忍受的是光路上的灰尘。

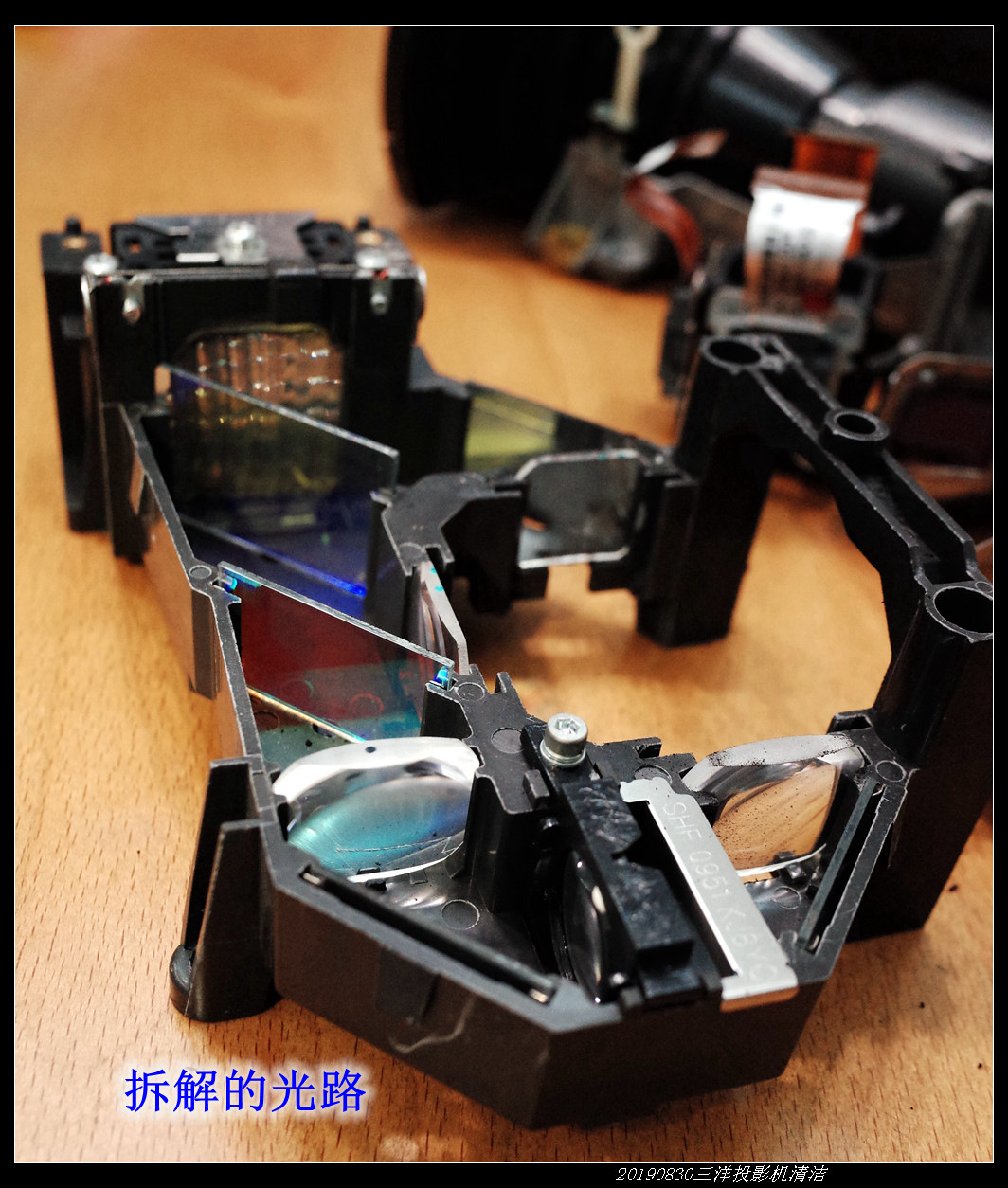

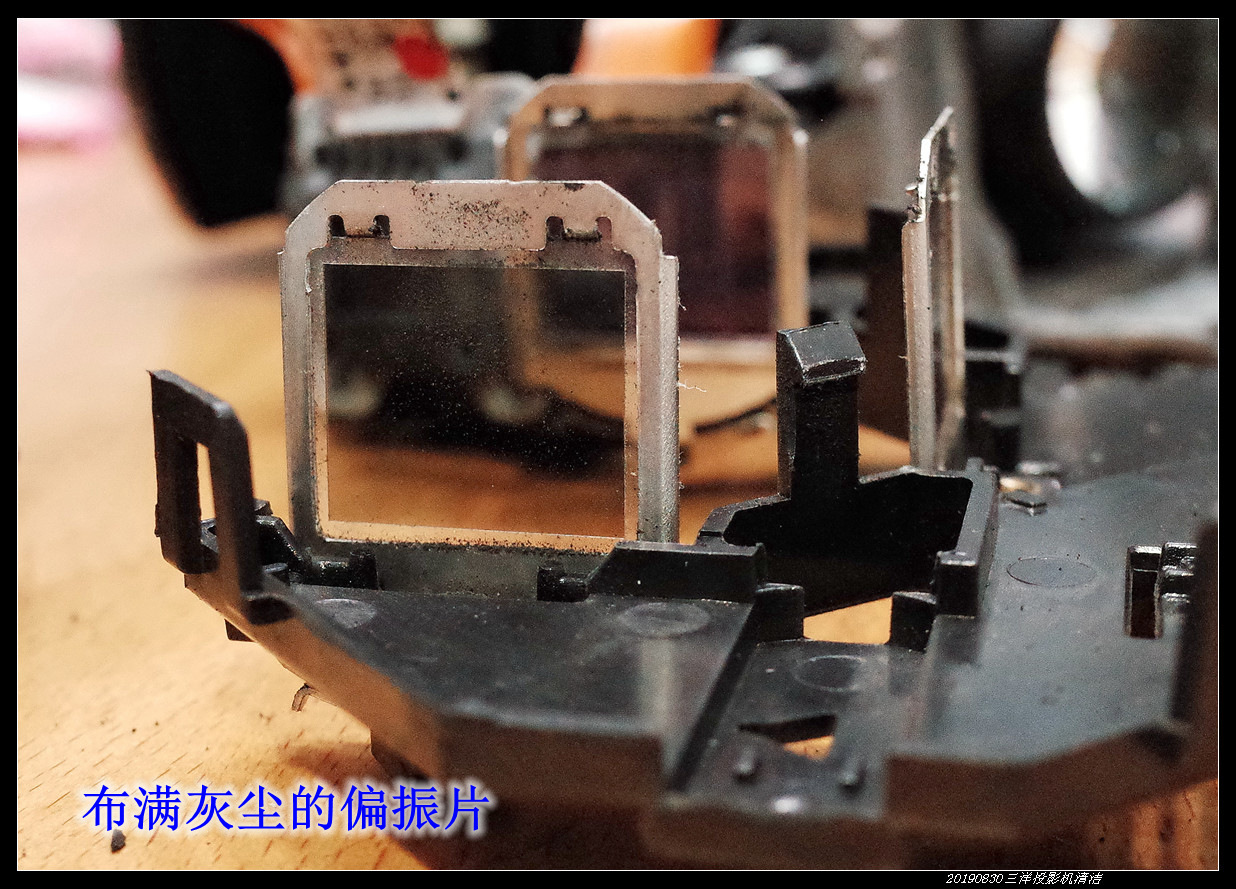

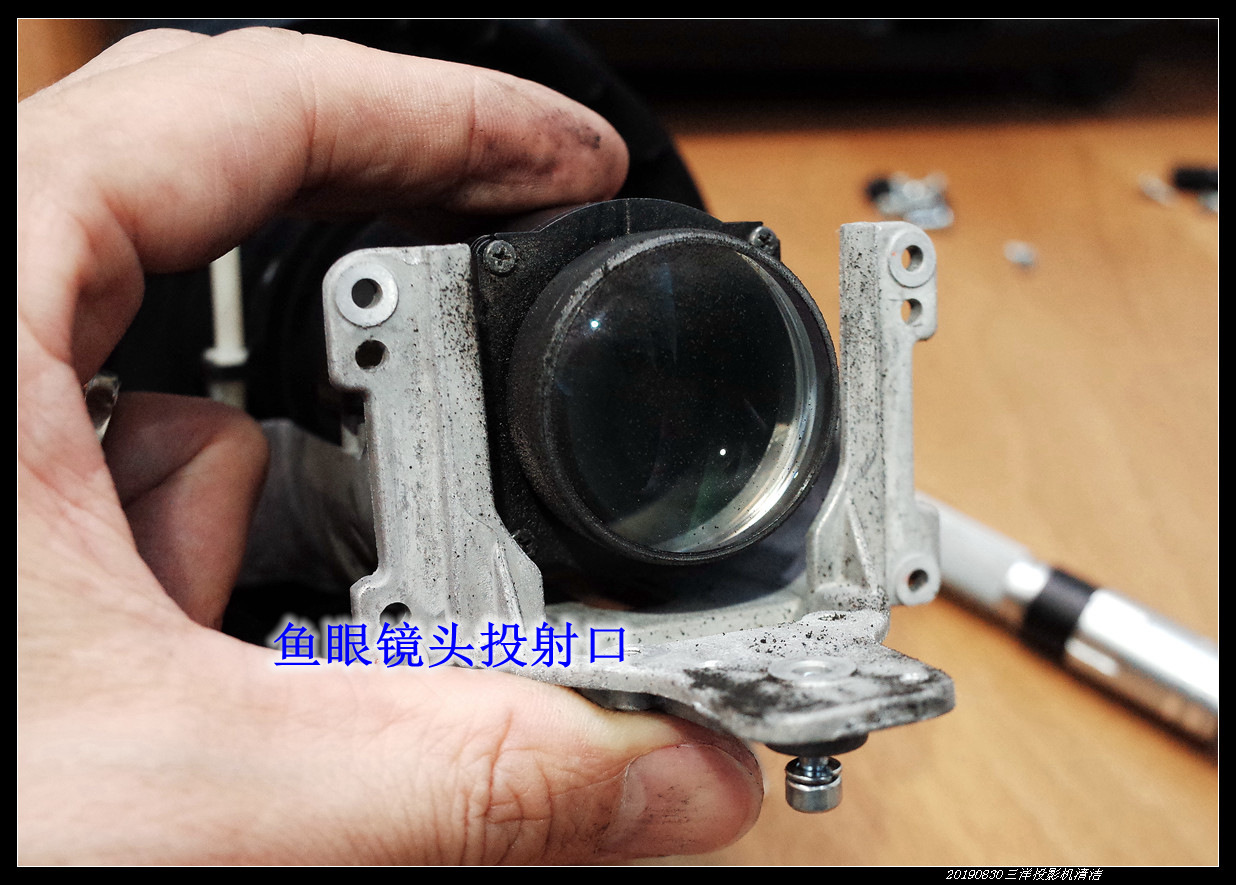

如下几图，光路上全部的透光元件均未能幸免。

以上光路器件，

均可以取出，

逐个清洁，

十分简易。

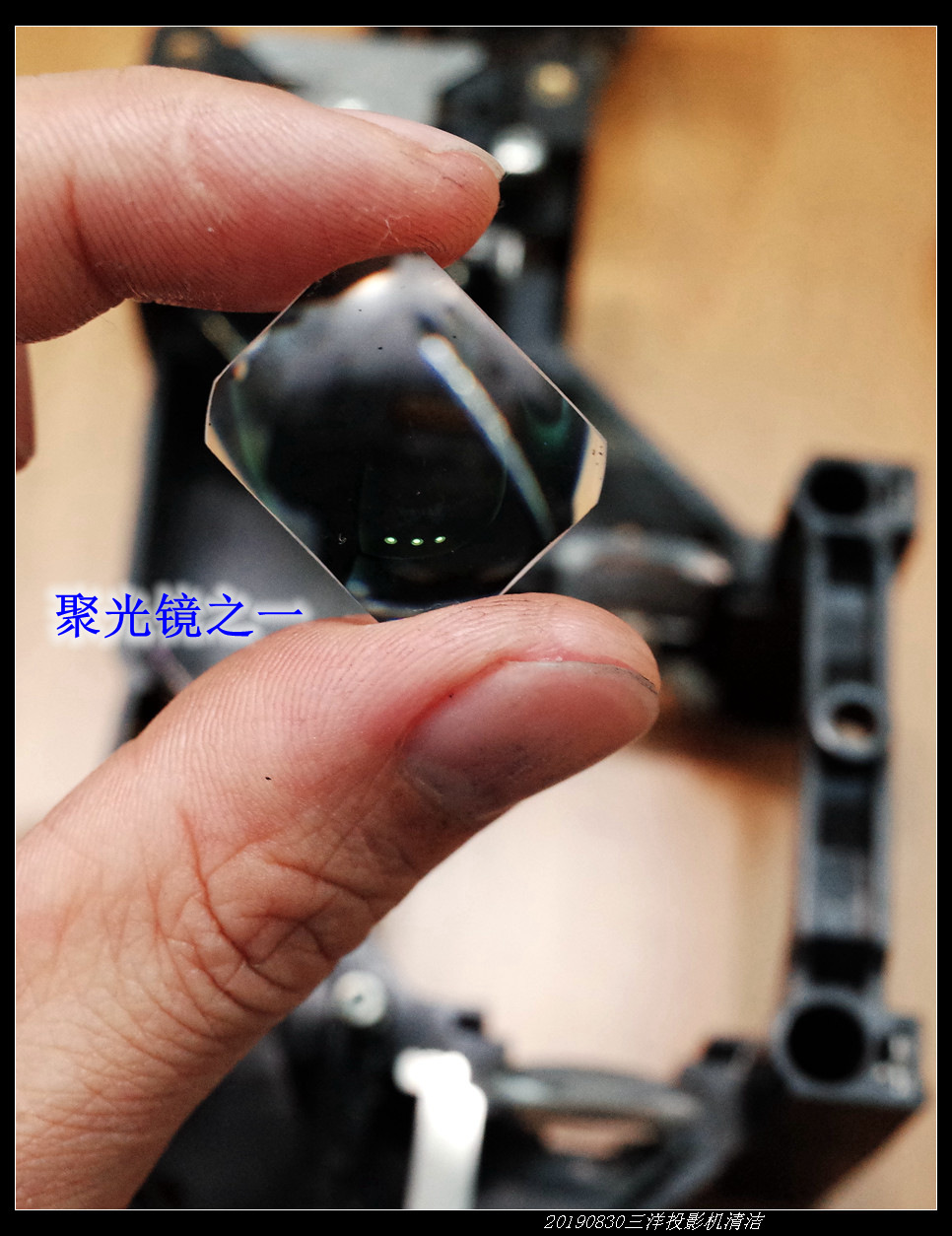

需要注意的是，聚光镜有方向性，

镜片上有标记，需要按原位装回。

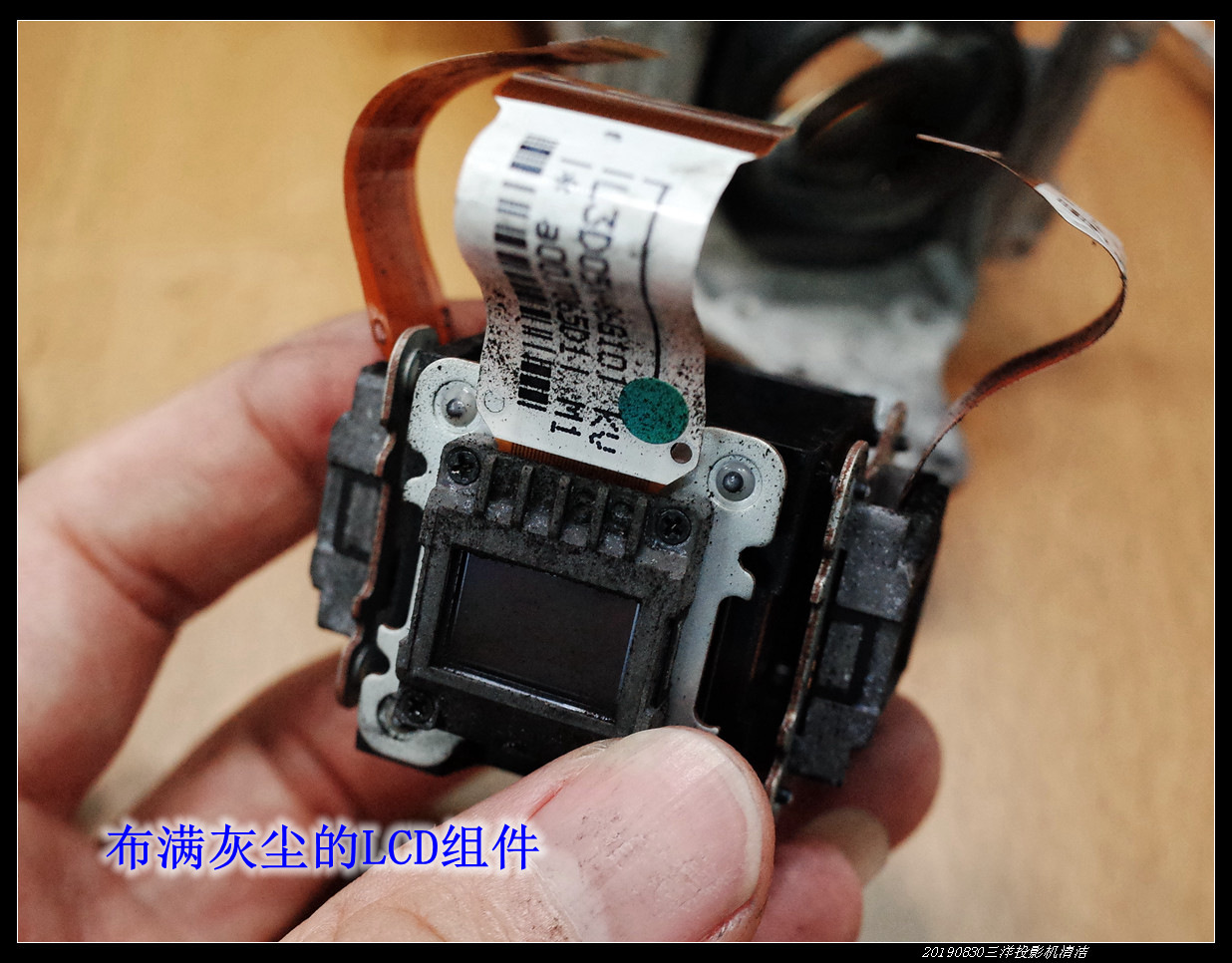

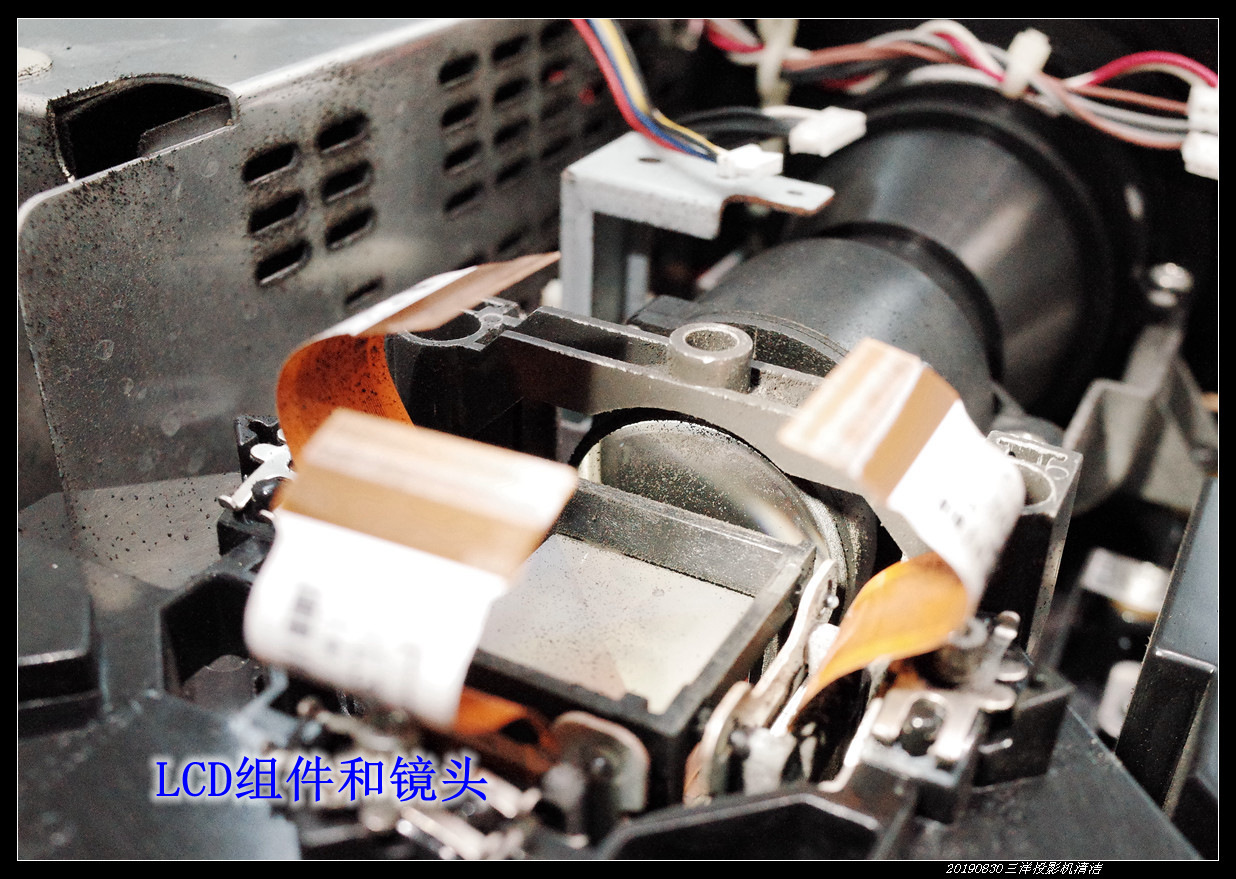

整个清洁的难点在于LCD组件，

如下图。



LCD组件是光电转换器件，

RGB红绿蓝三个颜色的LCD是投影机的核心部件。

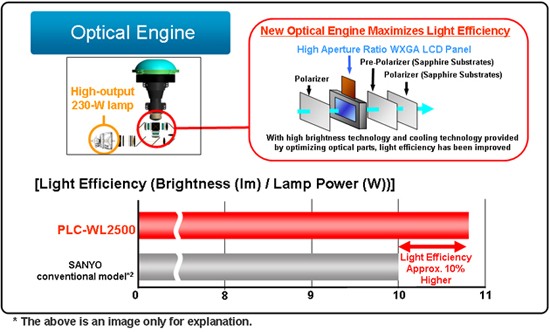

如下图，这台投影机的光路简介。

所谓“投影”，

正是把灯泡的强光照射在这三块LCD上，

汇聚之后，从镜头射到屏幕。





现在开始LCD组件的清洁。

作为LCD投影机，其LCD组件千万不能拆解，

一旦拆开，除非返厂，否则将无法恢复！



LCD和偏振片以及晶体之间的间隙非常小，

棉签塞不进去。

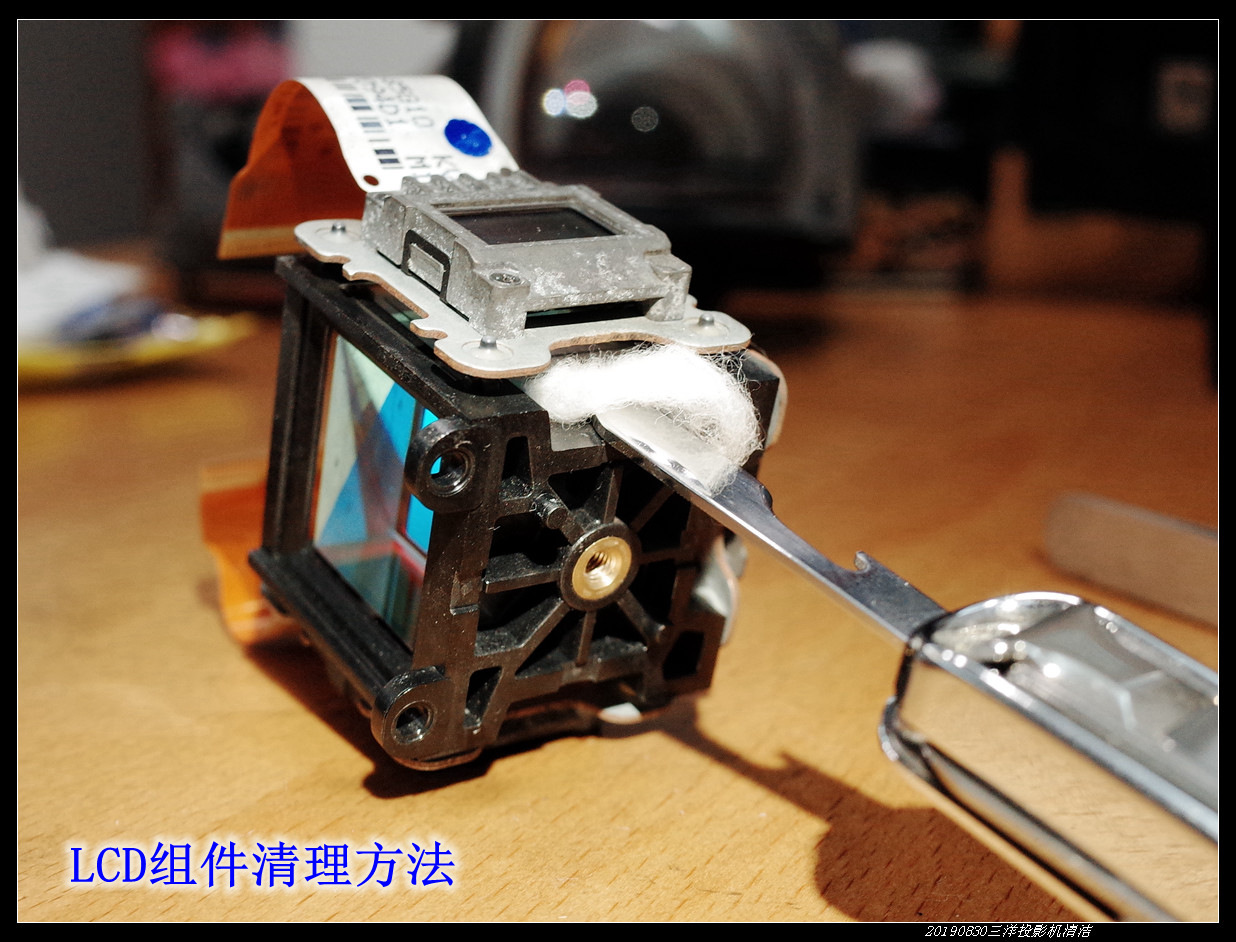

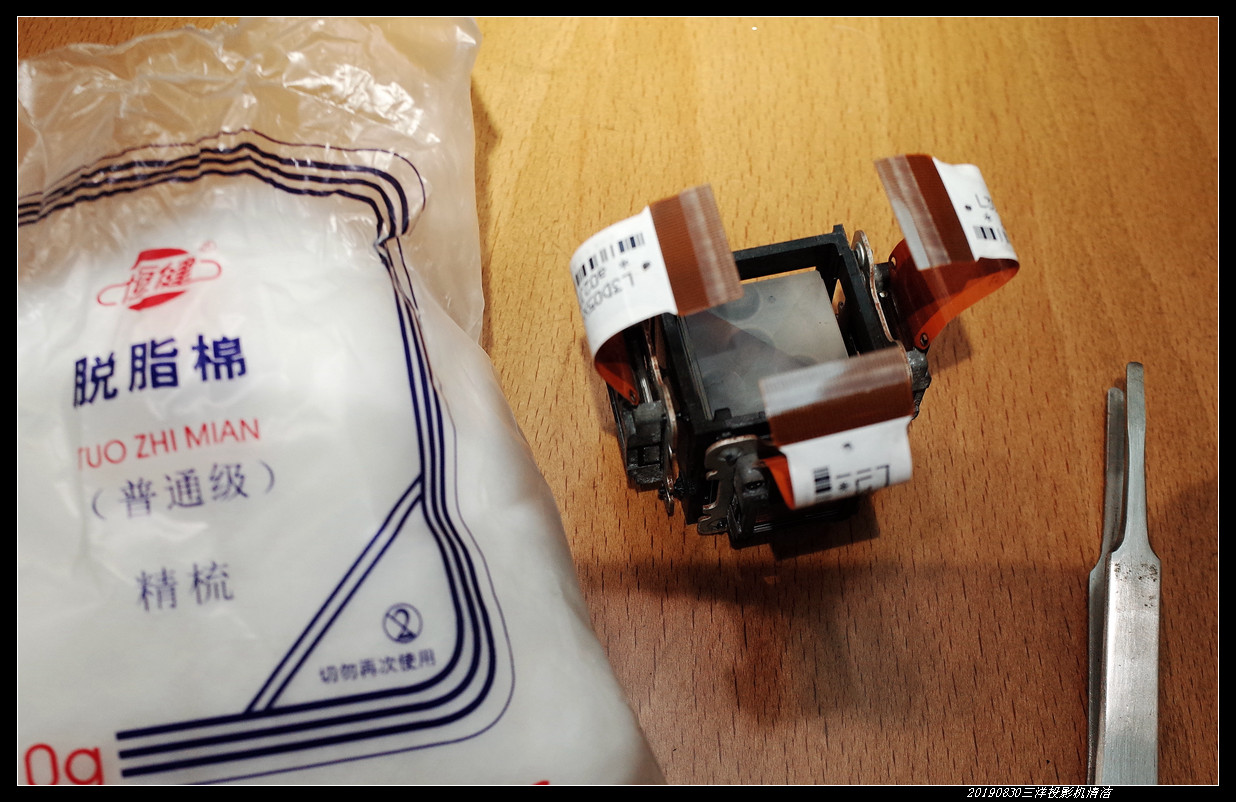

清洁方法是采用棉花，如下两图。

用棉花夹着薄铁片，使劲捅。

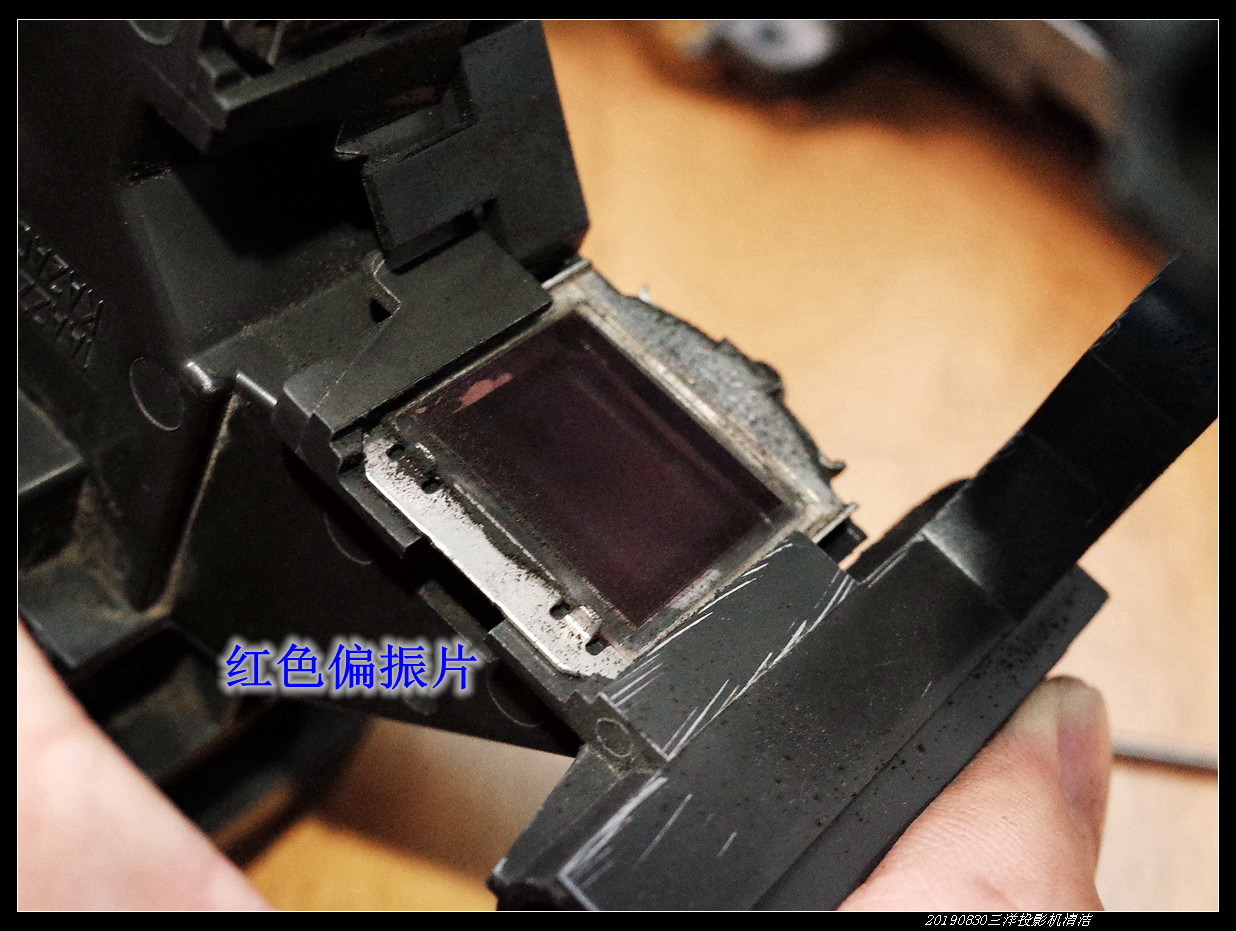

RGB三块LCD片分别仔细清洁，

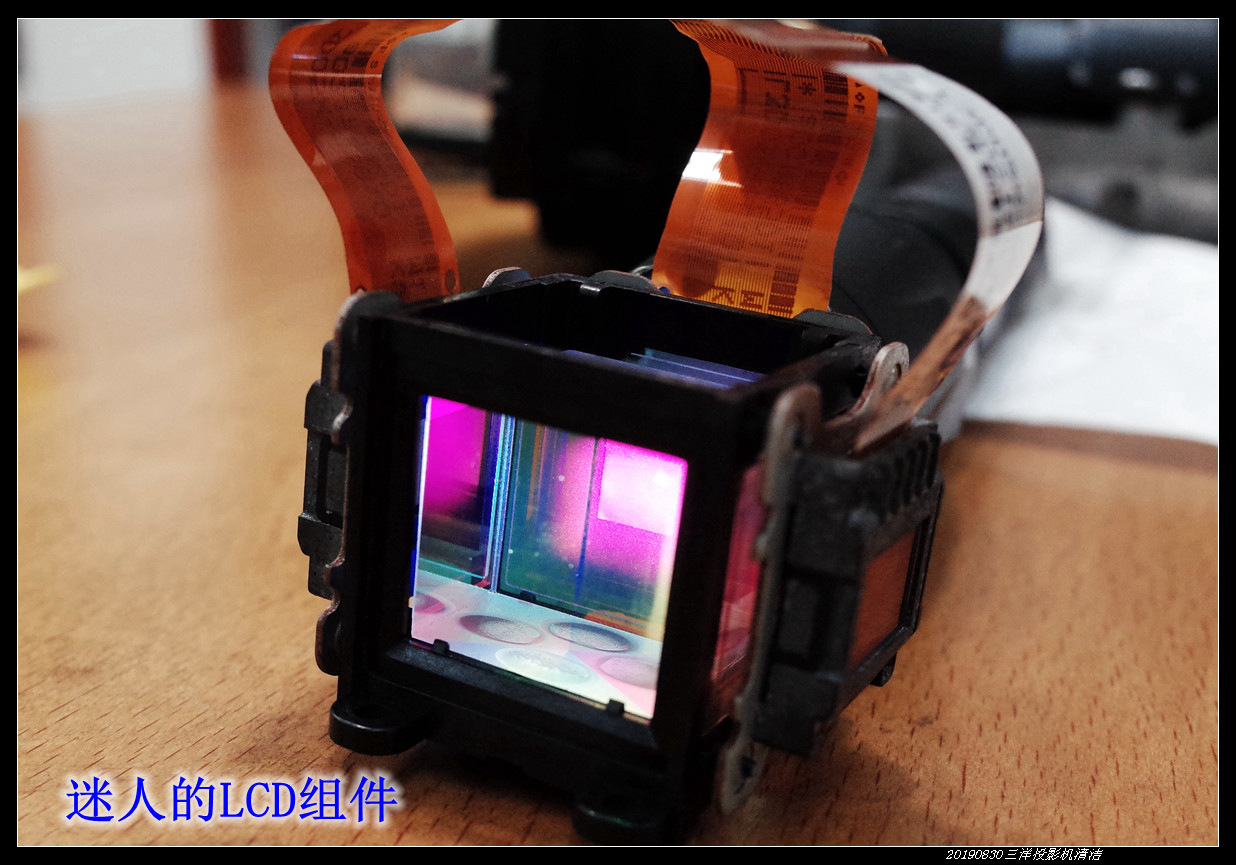

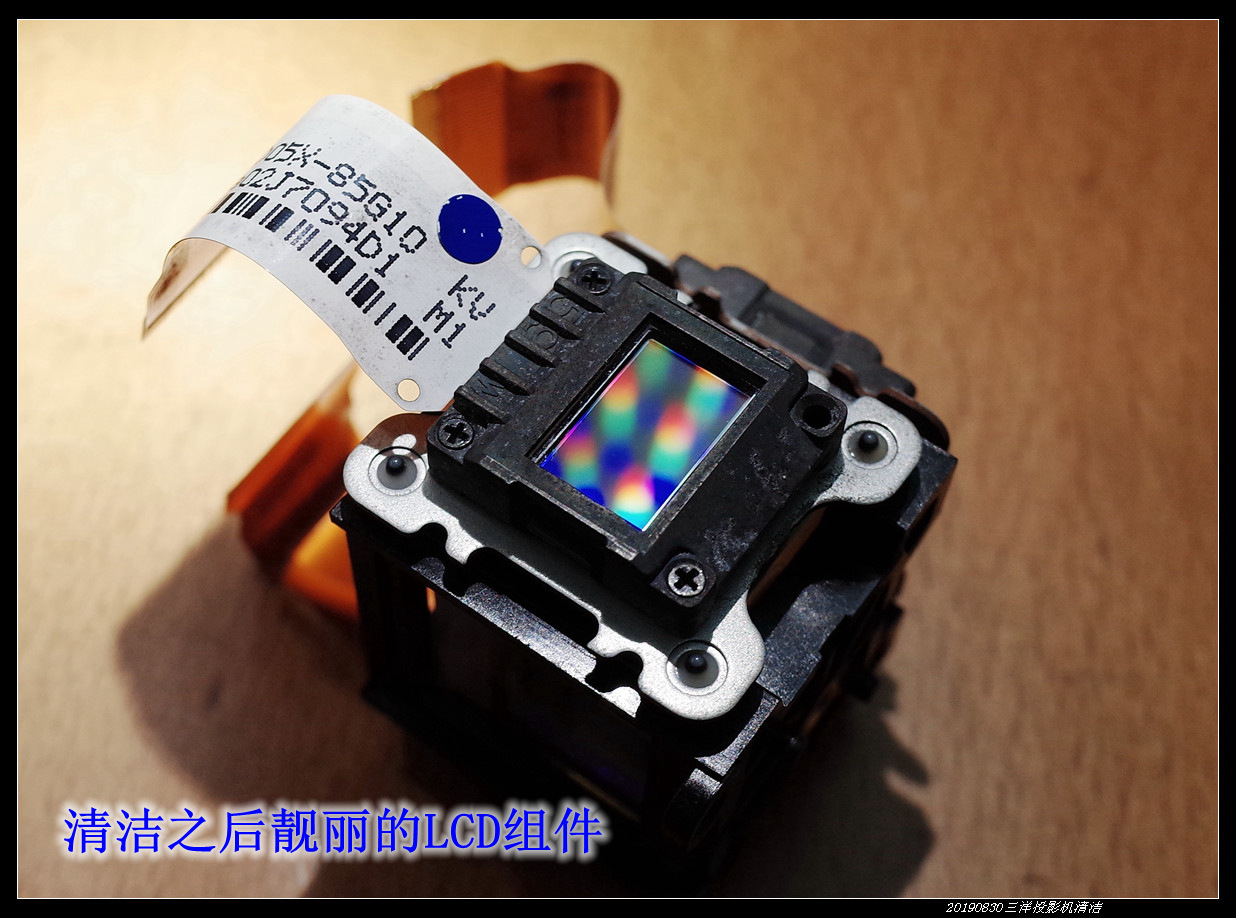

完成后，

在强光手电的照耀下，

展现迷人的光芒。

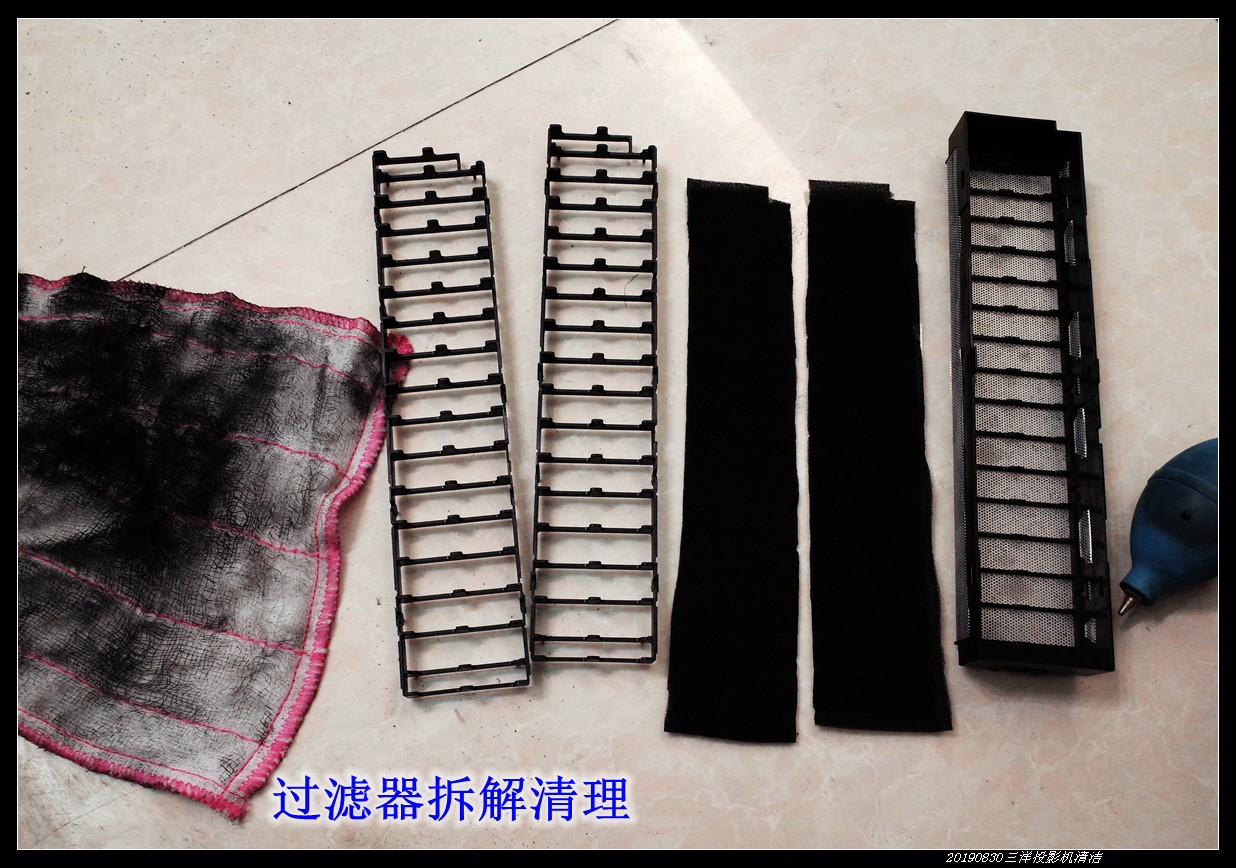

最后是清洁滤尘器，

里面累积的是千年老灰。

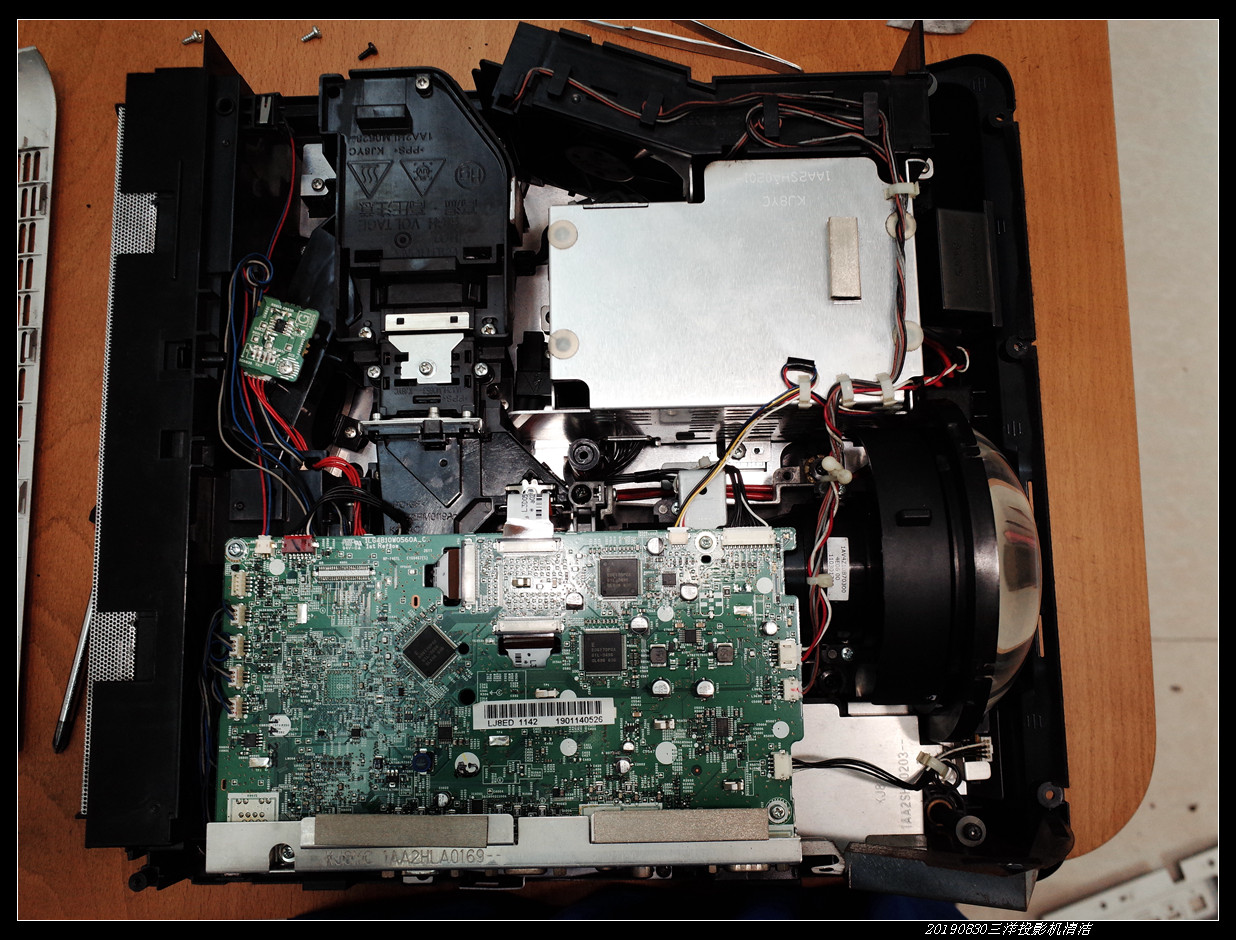

最后组装回去，

多出来三颗螺丝，赚了。



通电，

试机。

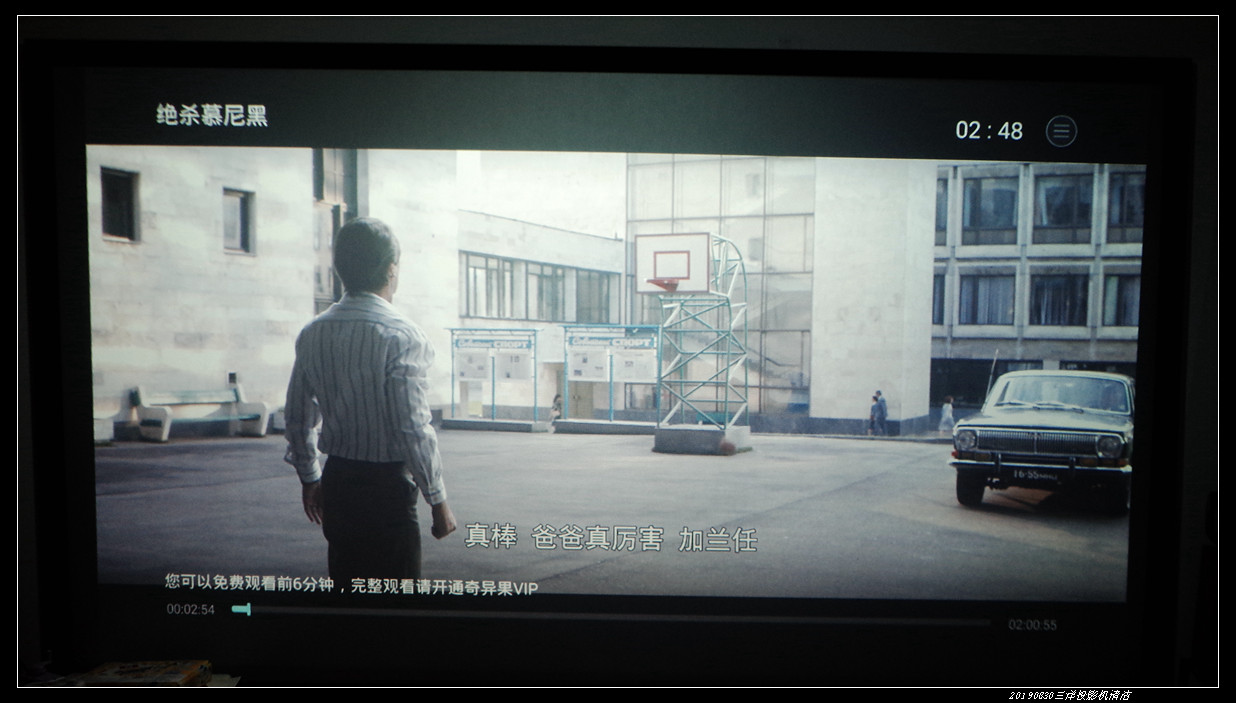

画质完美！
